10月17日上午，锦州火车站，锦州供电段等相关人员对四川信达轨道交通设备有限责任公司的《接触网智能综合巡检装置》(以下简称“设备”)进行了试用。期间，四川信达的技术人员为工区人员讲述了设备的使用方法及功能，部分人员对设备进行了操作。测试过程中，实时测量发现了122杆号拉出值为475的缺陷。

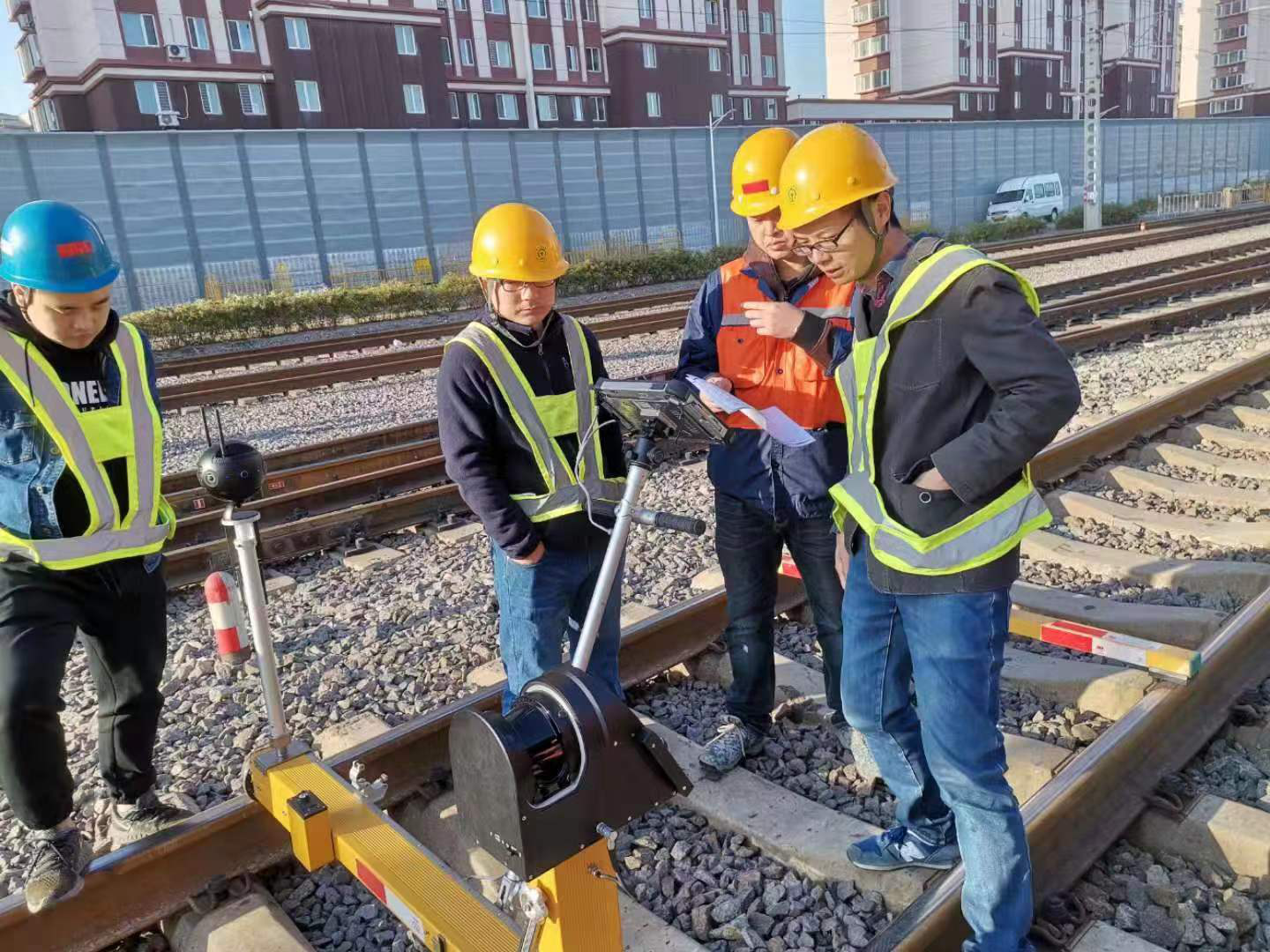

图1 现场测量

设备包含了动态测量、准确测量和全景摄像三个模块。动态测量实现对接触网拉出值、导高等几何参数实现自动测量，实现1C的功能；准确测量用于对现场数据进行准确测量和动态测量参数校准；全景摄像模块实现对线路状态的全景成像，实现铁路版街景效果。

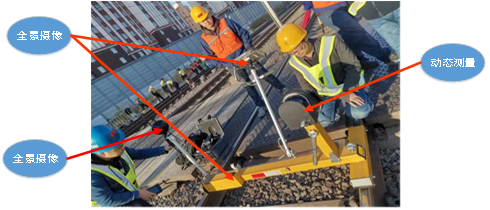

图2 设备模块说明

设备可以实现对多种接触网几何参数的测量，包括轨距、超高、结构高度、非支拉出值导高、承力索拉出值导高等。测量数据以表格和曲线两种形式显示，数据波形如下图3和图4所示。

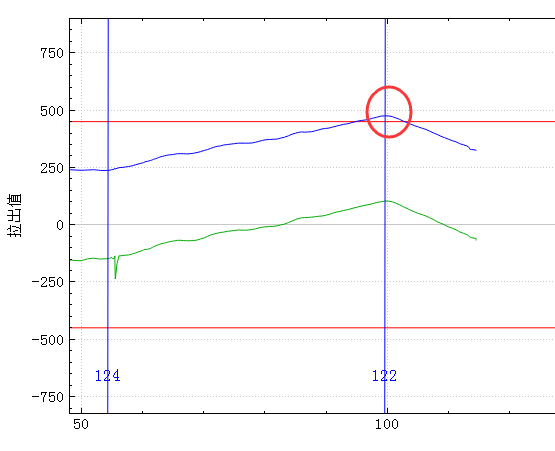

图3 数据曲线

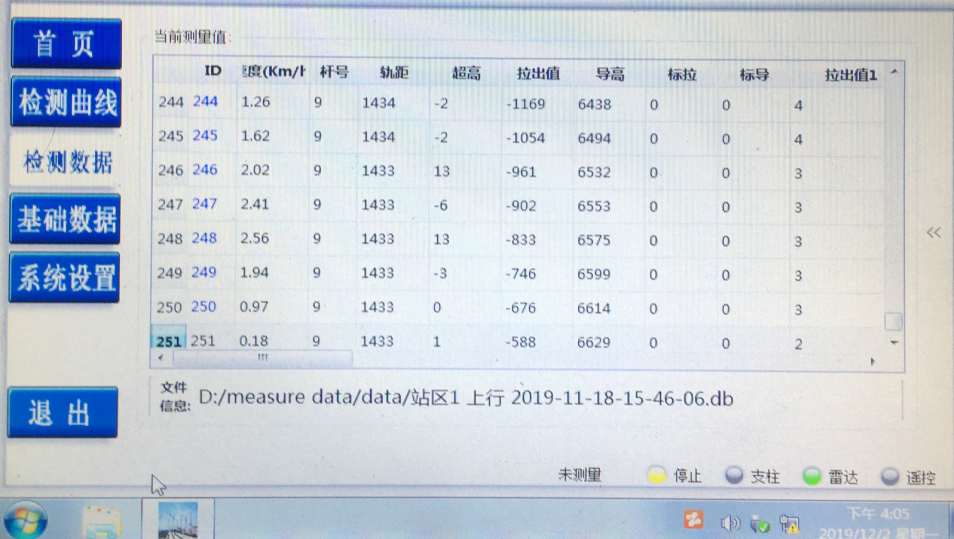

图4 数据表格

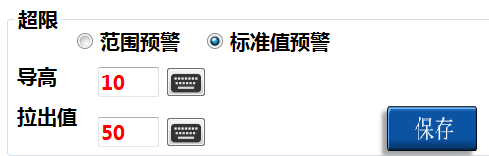

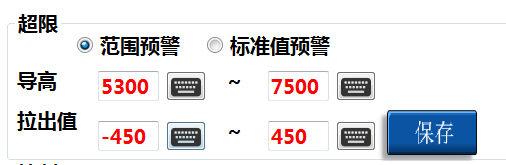

图5 超限预警设置

测量过程中，实时对超限参数预警，有两种预警方式，如图5所示。范围预警就是对测量参数的范围预警，图中设置拉出值预警范围为正负450、导高范围5300~7500，测量过程中任一参数超过此范围，将会进行超限语音报警。标准值预警，是在参数标准值的基础上进行预警，需预先导入基础数据。假定，某处的拉出值、导高的标准值为(240，5300)，根据图中设定，若测量值导高或拉出值分别超过5300±10或240±50，将进行超限报警。

测试过程中，进行了多次精度验证，数据精度<10mm。 图6所示为现场发现的缺陷拉出值数据。图7所示，现场复核及消缺作业。

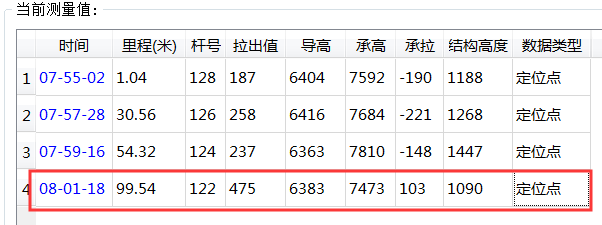

图6 缺陷拉出值数据

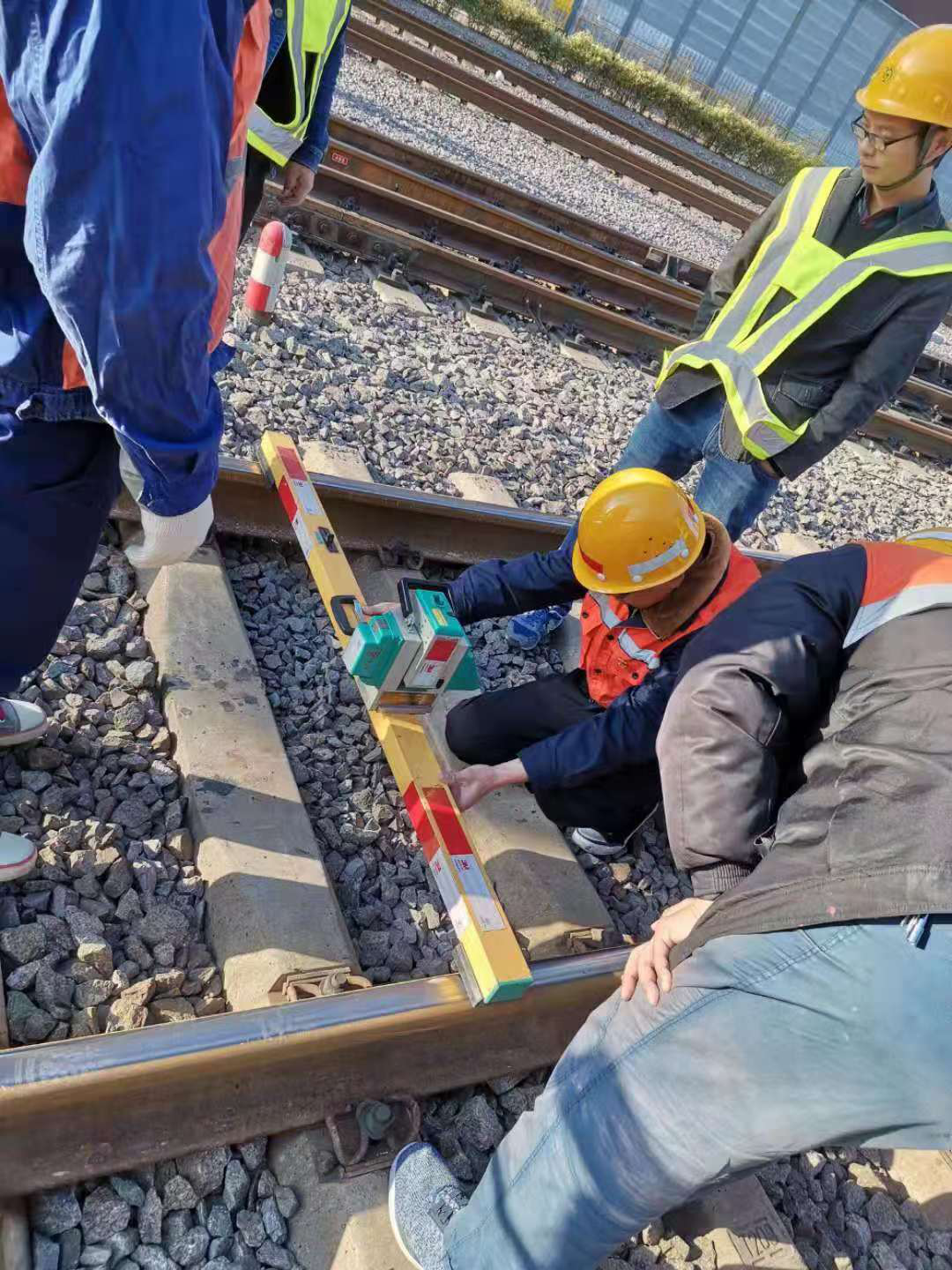

图7 现场参数复核及消缺作业
