接触网智能综合巡检装置在汉中阳安线的使用情况

11月16日至11月18日，我公司的《接触网智能综合巡检装置》(以下简称“设备”)在汉中勉县配合工区进行了阳安线的验收测试，测试数十公里，期间进行了曲线、锚段、线岔和隧道的测量。现场应用反馈情况表明：设备测量数据准确、运行可靠、操作方便。

图1 现场测量

设备包含了动态测量、准确测量模块。动态测量实现对接触网拉出值、导高等几何参数实现自动测量，实现1C的功能；准确测量用于对现场数据进行准确测量和动态测量参数校准。

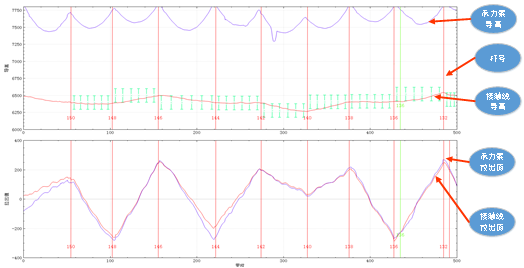

测量过程中，多次进行数据准确度验证。测量结果表明：精度<10mm。测量数据以表格和曲线两种形式显示，数据波形如下图2所示。

、

图2 数据曲线

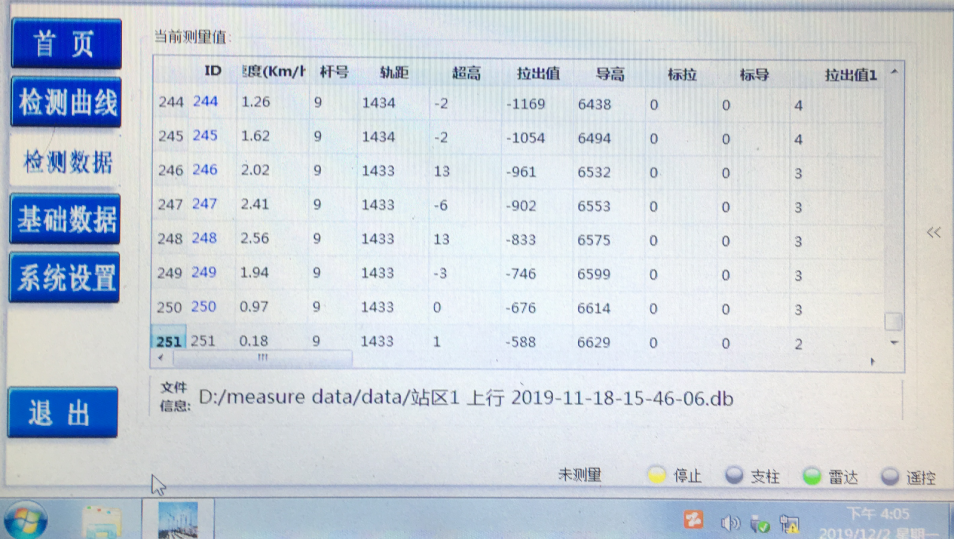

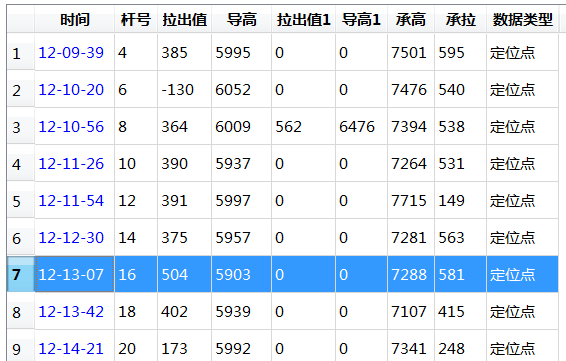

图3 数据表格

设备可以实现对多种接触网几何参数的测量，包括轨距、超高、结构高度、非支拉出值导高、承力索拉出值导高等。

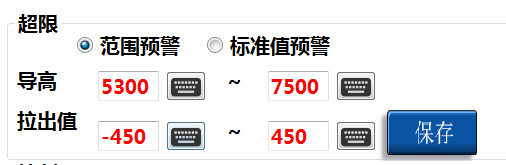

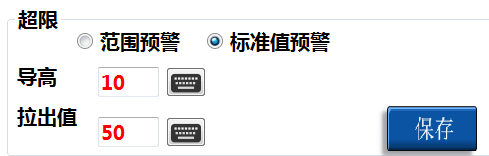

图4 超限预警设置

测量过程中，实时对超限参数预警，有两种预警方式，如图4所示。范围预警就是对测量参数的范围预警，图中设置拉出值预警范围为正负450、导高范围5300~7500，测量过程中任一参数超过此范围，将会进行超限语音报警。标准值预警，是在参数标准值的基础上进行预警，需预先导入基础数据。假定，某处的拉出值、导高的标准值为(240，5300)，根据图中设定，若测量值导高或拉出值分别超过5300±10或240±50，将进行超限报警。

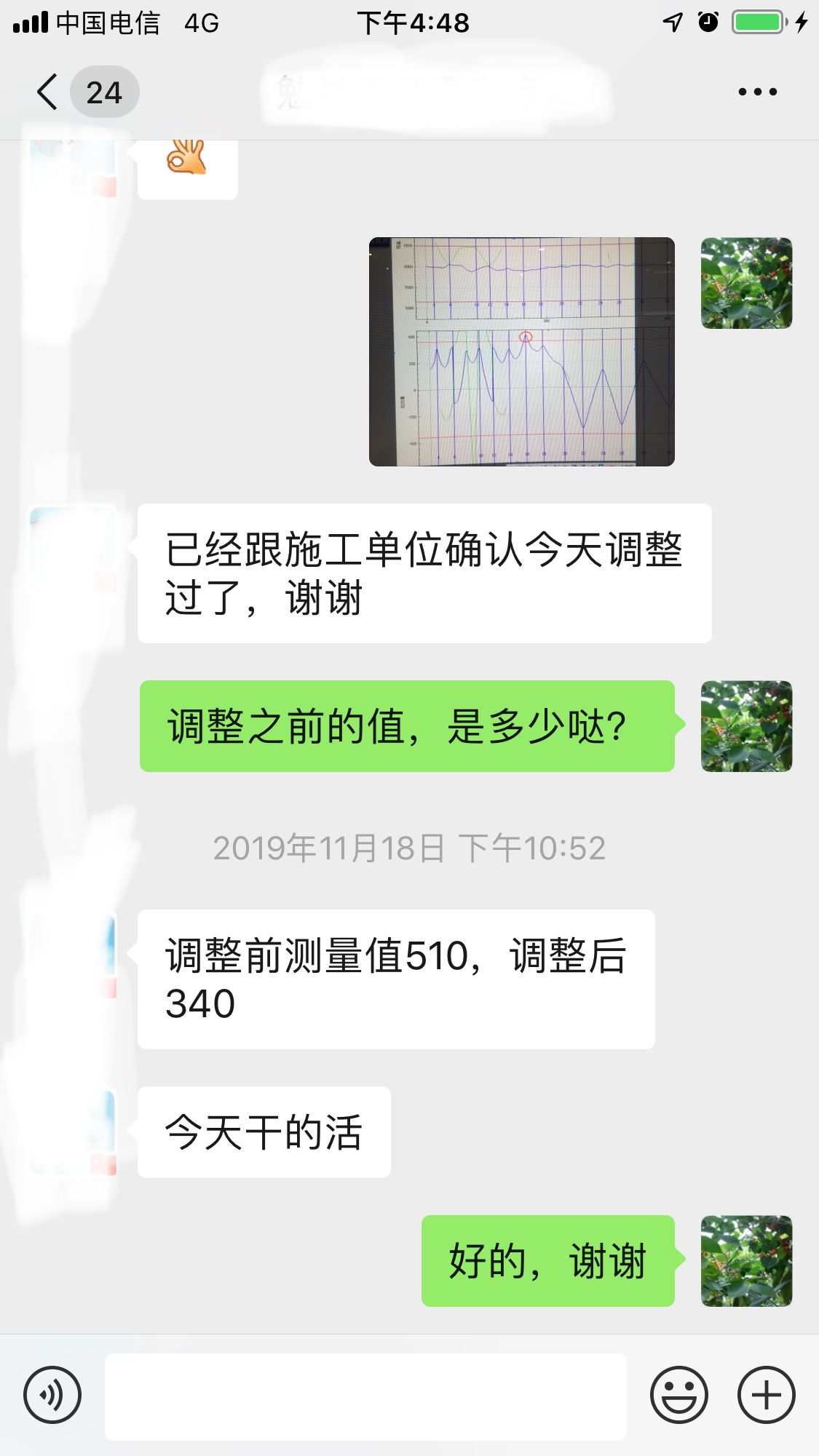

图5所示为现场发现的超限拉出值及同作业人员的复核对话记录。

图5 现场超限预警
